水平定向钻技术凭借施工周期短、综合成本低、生态环境友好、无需大面积开挖等突出优势，被广泛应用于市政给排水管道、油气输送管道、通信电力管线等各类地下管线穿越建设工程中。该技术施工流程主要包含导向孔钻进、预扩孔、管线回拖三大核心环节，其中导向孔的钻进轨迹精度与成型质量，直接决定管线回拖阻力大小，是把控施工风险、控制工程质量、规避管线破损与施工坍塌事故的核心关键。因此，优化地磁导向仪控向技术、提升控向精度，是保障水平定向钻穿越工程安全、稳定、高效完工的核心要点。
一、地磁导向仪的组成、原理与特点
1、系统组成
地磁导向仪系统结构完整、配套体系完善，整体可分为主系统、辅件、耗材及配套设备四大类，可适配常规及复杂地质条件下的定向钻进施工需求。
主系统核心设备包含探棒、控向单元、专用电脑，是实现数据采集、运算分析、姿态调控的核心载体；辅助配件涵盖上下扶正器、分流器、延长棒、接线柱等，用于保障设备安装稳固、运行平稳；施工耗材包含压线钳、剥线钳、铜接头、热缩套管、钳型直流电表、人工磁场线圈等，满足设备接线、检测、磁场校准等现场作业需求；专业配套设备包含无磁钻铤、无磁导向短节、无磁造斜短节、专用钻头，针对岩层、深埋深等复杂工况，可额外配套泥浆马达，有效适配复杂地层钻进作业。
2、工作原理
地磁导向仪整体安装布置于无磁钻铤内部，规避钻具铁质材质对磁场数据的干扰。设备内置高精度磁场传感器与重力传感器，施工过程中可实时采集、精准测算钻头钻进的方位角、倾角、工具角等核心姿态参数。控向技术人员通过配套终端设备读取实时数据，结合施工设计轨迹参数进行对比分析，精准判断钻头偏移情况，实时调整钻头钻进姿态，完成轨迹纠偏与精准导向，保障导向孔严格按照设计路径钻进。

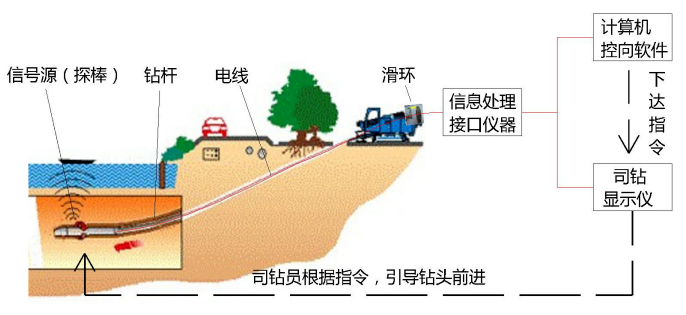

地磁控向系统连接和工作示意
3、使用特点
（1）核心优势
一是控向精度高。可实时精准采集方位角、倾角等关键钻进参数，能够精准定位钻头位置，有效规避地下既有管线、构筑物及各类地下障碍物，保障施工合规性。
二是施工效率高。设备响应速度快、数据更新实时，可快速完成轨迹调整与纠偏作业，减少施工停滞时间，大幅提升整体钻进效率，缩短工程工期。
三是施工安全性强。通过精准控向有效规避钻头偏移、轨迹偏差等问题，减少管线碰撞、钻进跑偏、地面塌陷等安全事故，全方位保障施工设备与作业人员安全。
（2）现存短板
地磁导向仪的核心测量参数方位角极易受外界环境干扰，施工现场周边的铁质构件、金属管线、高压电缆、通信线路、大型电气设备等，均会改变局部磁场环境，造成磁场数据偏差，进而影响方位角测量精度，引发轨迹偏移问题，对复杂工况下的控向作业造成极大影响。
二、提升地磁导向仪控向精度的关键措施
1、优化设备校准与科学选型
（1）常态化定期校准
建立设备常态化校准机制，根据设备使用频率、施工工况强度制定固定校准周期，建议每月开展一次全面设备校准作业。重点校准磁场传感器、重力传感器的数据精度，修正设备系统误差，确保传感器采集的方位角、倾角、工具角等核心数据真实准确，从设备源头保障控向精度。
（2）全过程现场校准
施工现场的地质环境、温度、湿度、磁场环境均会对设备运行精度产生影响，因此需落实全过程现场校准。在施工前、施工过程中及施工间歇期，根据现场环境变化及时开展针对性校准作业，动态修正设备性能波动与环境带来的测量偏差，保障设备在施工全过程保持稳定、精准的测量状态。
（3）工况适配设备选型
针对山川、河流等长距离、大跨度穿越工程，优先选用地磁控向技术，该技术突破了信号传输距离限制，可满足长距离钻进控向需求。针对方位角易受铁磁物质、高压线路干扰的问题，可在施工地面布设专用信标，精准定位地下探棒及钻头实时位置，有效抵消方位偏差；同时依托人工磁场采集数据开展实时动态纠偏，大幅提升长距离、复杂干扰工况下的中靶精度。
2、优化数据采集与处理体系
（1）多传感器数据融合
摒弃单一磁场传感器采集数据的局限，采用加速度计、陀螺仪、磁场传感器多源数据融合技术。通过多类型传感器数据相互校验、互补修正，弥补单一传感器在复杂环境下的数据失真、偏差问题，大幅提升钻进姿态数据的完整性与准确性，进一步提高导向控向的精度与稳定性。
（2）实时参数监测与动态反馈
施工全过程开启参数实时监测模式，持续跟踪方位角、倾角、工具角、钻进速度、磁场数据等核心参数的动态变化。建立异常数据快速响应机制，一旦发现数据波动异常、轨迹偏移趋势，立即分析诱因并开展纠偏处理，及时消除施工偏差，保障钻进轨迹持续稳定贴合设计方案。
3、适配施工环境的精准控向策略
（1）差异化地质条件应对
施工前期开展精细化地质勘察，全面摸排施工区域的地层结构、岩石硬度、土壤密实度、地下含水情况等核心地质参数，根据不同地质条件制定专属控向方案。针对埋深大、无法布设人工磁场线圈、环保管控要求高的特殊穿越段，选用抗干扰性能更强的陀螺仪+地磁导向仪组合设备，结合地层特性动态调整设备测量参数与钻进参数，有效规避复杂地质带来的控向误差，提升施工精度。
（2）全方位电磁干扰抑制
施工前完成现场电磁环境全面评估，精准识别高压电缆、通信基站、大型电气设备、金属管网等各类电磁干扰源。针对性制定抗干扰措施，通过合理规划钻进路径、远离强干扰区域、采用屏蔽式控向电缆、加装信号滤波器等方式，有效过滤外界电磁信号干扰，保障磁场测量数据的真实性与稳定性，从环境层面保障控向精度。
三、结语
地磁导向仪控向精度是决定水平定向钻施工质量、安全与效率的核心因素，其精度易受设备状态、数据处理方式、地质条件、电磁环境等多重因素影响。通过落实设备常态化校准、工况适配选型、多源数据融合处理、地质与电磁环境针对性管控等系统化措施，可有效解决复杂工况下的控向偏差问题，显著提升地磁导向仪的精准控向能力，降低轨迹偏移、施工事故风险，为各类市政、油气管道水平定向钻穿越工程的高质量、安全化施工提供坚实技术保障。
